Géoalvéoles - Géocellules SOILweb®


Géoalvéoles GEOWEB - protection talus

Structure tridimensionnelle alvéolaire permettant la stabilisation des sols par la technique du confinement cellulaire.

Le système de confinement cellulaire consiste à remplir la structure alvéolaire avec un matériau de remplissage (terre, gravier, sable, etc) en vue de sa stabilisation. Les cellules remplies font pression les unes sur les autres et offrent ainsi un environnement stable aux matériaux de remplissage.

Les géoalvéoles ou géocellules SoilWeb® peuvent être utilisées pour des applications multiples : protection de talus et berges, soutènement, amélioration de la portance, protection et habillage de géomembrane ...

Rôle et utilisations

Le système de SoilWeb® permet de résoudre les problèmes de stabilité des sols. La structure tridimensionnelle crée par confinement cellulaire un environnement stable pour les matériaux de remplissage. Ses utilisations sont nombreuses :

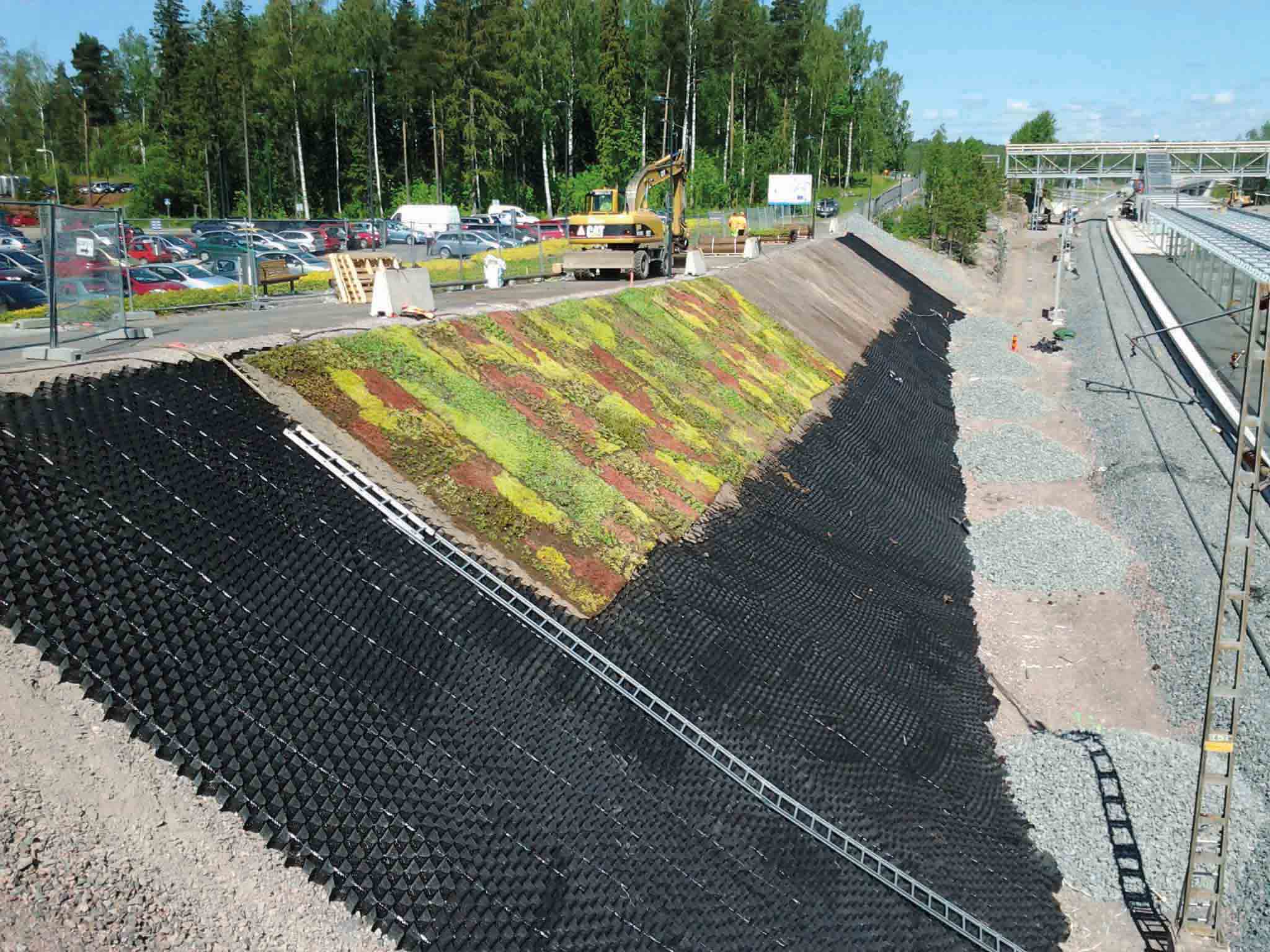

  • En talus, il évite les problèmes de ravinement et de glissement.
  • En fondation d’ouvrage ou en assise de chaussée, il permet de renforcer les sols meubles sans apport de matériaux extérieurs.
  • En berge, les géoalvéoles contrôlent les problèmes d’érosion causés par l’action de l’eau, le ruissellement, le batillage.

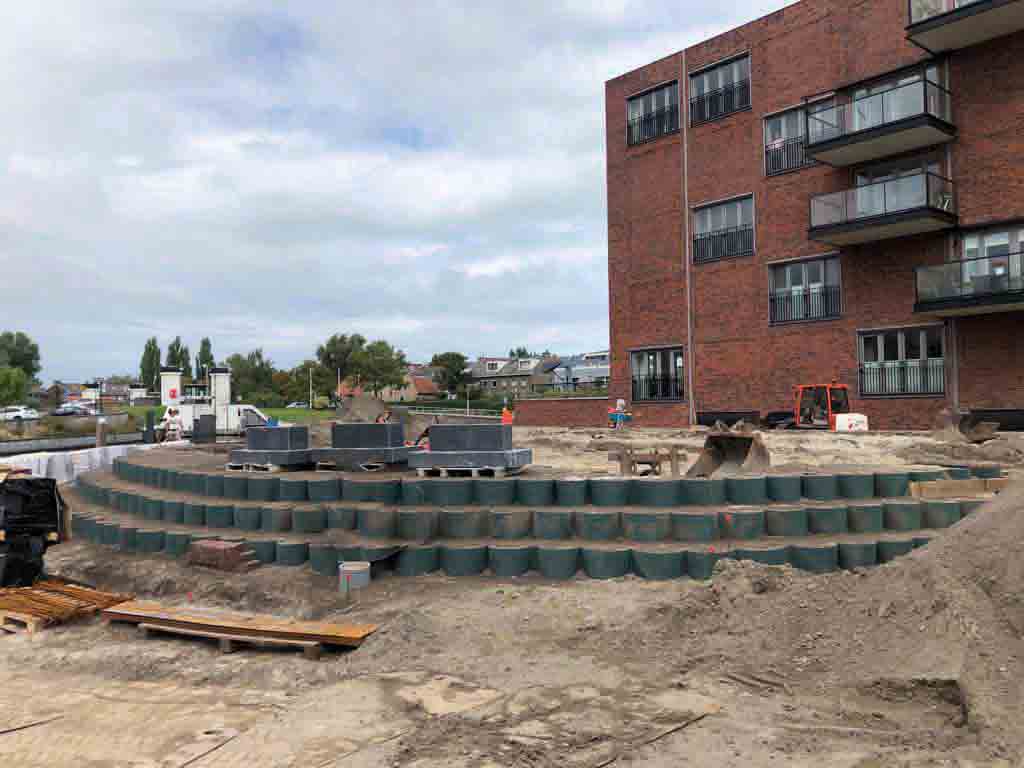

  • Utilisé sur plusieurs niveaux d’alvéoles superposés, le système SoilWeb® permet la réalisation d’ouvrage de soutènement végétalisable.

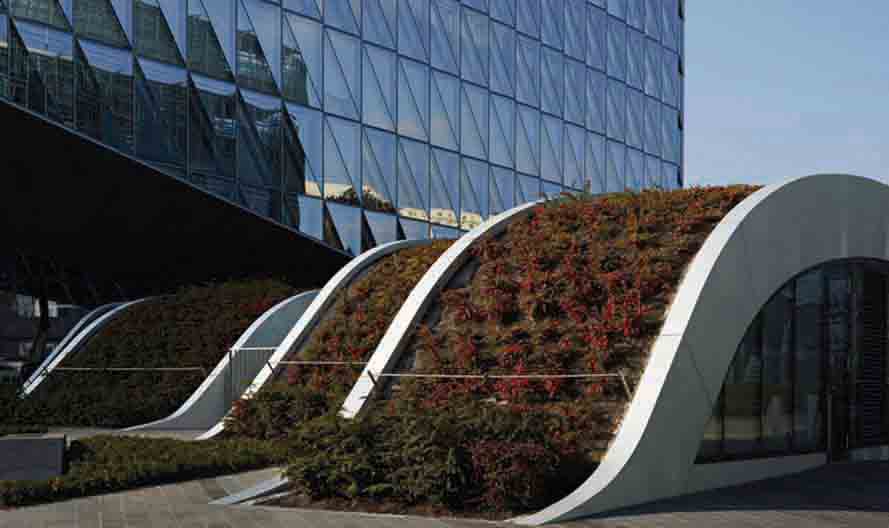

  • En toiture végétalisée, il permet le maintien de matériaux terreux sur l’ouvrage.
  • En habillage de géomembrane, il permet la végétalisation de bassins par le maintien dans ses cellules de matériaux terreux recouvrant le liner. Il remplace avantageusement les solutions d'accroche-terre en géotextile.

Applications : Protection de penteProtection de berges et cours d'eau, Soutènement végétalisable, Amélioration de la portance des sols.



Avantages

  • Produit garanti 10 ans par le fabricant
  • Paroi de cellule perforée pour une liaison des panneaux facilitée
  • Assistance technique gratuite pour le choix et dimensionnement des ouvrages
  • Possibilité de dimensionnement complet (prestation payante)
  • Economique : permet de travailler avec des matériaux issus du site
  • Installation aisée grâce à une gamme d’accessoires spécifiques

Caractéristiques principales

Une structure alvéolaire unique :

  • Polyéthylène haute densité stabilisé aux UV
  • Cellules perforées pour permettre la circulation de l’air et de l’eau
  • Parois texturées pour un meilleur maintien des matériaux de remplissage
  • Assemblage des cellules par soudure haute résistance
  • Perforations spécifiques pour la liaison des panneaux entre eux
  • Disponible en différents diamètres (SW20, SW30 et SW40) et hauteurs d’alvéoles de 5 à 20 cm pour s'adapter à toutes les applications

Grande résistance de la structure :

  • Résistance au pelage de la soudure : de 1060 à 2840 N selon la hauteur des cellules
  • Résistance à la traction des panneaux liés entre eux avec la clé finn: 850 N | à partir de 15cm = 1700 N

Gammes d’accessoires spécifiques :

  • finn-Key
  • finn-Clip
  • Clip cordon
  • Cordon de reprise des efforts

Dimensions standards

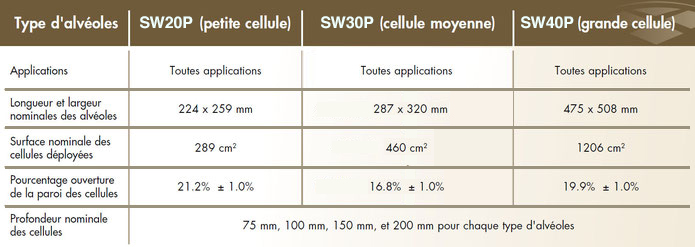

Dimensions standards des cellules du système SOILWEB® :

Dimensions standards des panneaux SOILWEB® :

Lors de votre demande, merci de préciser le produit qui vous intéresse, la surface à traiter, ainsi que le département de livraison.

Téléchargement

Télécharger
SW20-30-40 fiche technique.pdf
Document Adobe Acrobat 222.2 KB

Formulaires de renseignement - Lien vers "Documentation technique SOILWEB®

Guides d'installation - Lien vers "Documentation technique SOILWEB®
