Géoalvéoles SOILweb® - renfort de sols


Structure tridimensionnelle alvéolaire permettant la stabilisation et le renfort des sols par la technique du confinement cellulaire.

  • Renforce les sols meubles sans apport de liants hydrauliques.
  • Augmente les caractéristiques mécaniques des sols au sein desquels le système est intégré.
  • Permet d'abaisser de moitié le coût et les exigences de dimensionnement en réduisant les épaisseurs de matériaux à mettre en oeuvre.
  • Crée une meilleure répartition des charges sur les sols de faibles portance.
  • Peut être rempli avec différents types de matériaux : terre, gravier, matériaux issus du site, mélange terre-pierre, béton ...
  • Autorise l'utilisation de matériaux de faibles qualités issus du site.
  • Rempli de graviers, crée des zones de circulation perméables.
  • Prix indicatif franco HT (géoalvéoles+accessoires) : Prix variant selon diamètre et hauteur d'alvéole et lieu de livraison de 5 à 20€/m². Pour une offre adaptée à votre projet : nous consulter

Description


Le système SOILWEB® consiste en un assemblage de bandes de polyéthylène haute densité (PEHD) noir, soudées entre elles pour former un réseau tridimensionnel de cellules. Il se présente sous forme de section étirable destinée à recevoir des matériaux de remplissage en vue de leur stabilisation.

Des profondeurs et dimensions de cellules variables ont été développées pour répondre aux exigences inhérentes à chaque projet.



La paroi des cellules est :

  • texturée afin  d’augmenter le coefficient de friction entre paroi des cellules et matériaux de remplissage,
  • perforée afin de permettre un drainage latéral.

La paroi centrale des alvéoles, ainsi que les extrémités périphériques des sections présentent une perforation allongée permettant l’utilisation d’accessoires spécifiques (clés finn™, finn™-Ray).


Rôle et utilisations


La technique de confinement cellulaire consiste à remplir la structure alvéolaire avec un matériau de remplissage (terre, gravier, sable, etc) en vue de sa stabilisation. Une fois l'ensemble du réseau géocellulaire rempli, tout mouvement de matériaux au sein de la cellule devient impossible : la déformation d'une cellule donnée est automatiquement contrée par les cellules périphériques.



Le système SOILWEB créé ainsi un environnement stable aux matériaux de remplissage. Il permet de limiter l'ornièrage, d'éviter les déformations de la chaussée, de diminuer la résistance au roulement ... . L'utilisation de la structure alvéolaire SOILWEB® permet d'améliorer considérablement la résistance à la charge des matériaux au sein desquels elle est intégrée.

Les utilisations sont nombreuses :

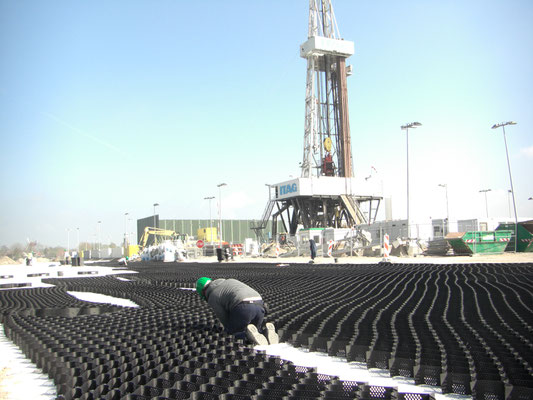

  • Voie d'accès chantier
  • Zone de stockage ou de manutention
  • Surfaces de circulation perméables
  • Installations portuaires/multimodales
  • Couche de base consolidée pour route bitume
  • Couche de base drainante pour revêtement poreux
  • Accotements
  • Fondations
  • Rampes de mise à l'eau...

 Applications : Amélioration de la portance des sols, dalle de répartition des charges, renforts de sols .



Caractéristiques principales


Une structure alvéolaire unique :

  • Polyéthylène haute densité stabilisé aux UV
  • Cellules perforées pour permettre la circulation de l’air et de l’eau
  • Parois texturées pour un meilleur maintien des matériaux de remplissage
  • Assemblage des cellules par soudure haute résistance
  • Perforations spécifiques pour la liaison des panneaux entre eux
  • Disponible en différents diamètres (SW20, SW30 et SW40) et hauteurs d’alvéoles de 5 à 30 cm pour s'adapter à toutes les applications

Dimensions standards des cellules du système SOILWEB® :

Dimensions standards des panneaux SOILWEB® :

Les "plus" SOILWEB®


  • Produit garanti 10 ans par le fabricant
  • Assistance technique gratuite pour le choix et dimensionnement des ouvrages
  • Possibilité de dimensionnement complet
  • Une gamme d'accessoires dédiés pour simplifier la pose et garantir la parfaite tenue de l'ouvrage dans le temps.

Téléchargement


Télécharger
SW20-30-40 fiche technique.pdf
Document Adobe Acrobat 222.2 KB

Formulaires de renseignement - Lien vers "Documentation technique SOILWEB"

Guides d'installation - Lien vers "Documentation technique SOILWEB"
